Le langage sysML

---

Les principaux concepts sur lesquels s'appuie le langage sysML pour modéliser les systèmes sont les suivants :

• Tout type d'élément faisant partie du système modélisé est décrit par un "block". Il est défini essentiellement par son nom,  ses caractéristiques et les fonctions qu'il offre. Exemples :

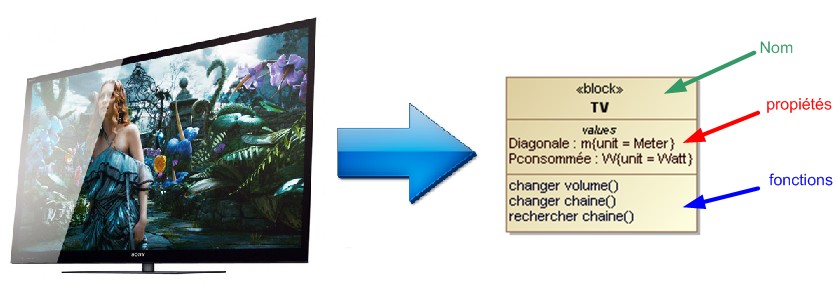

       Le type "Téléviseur".

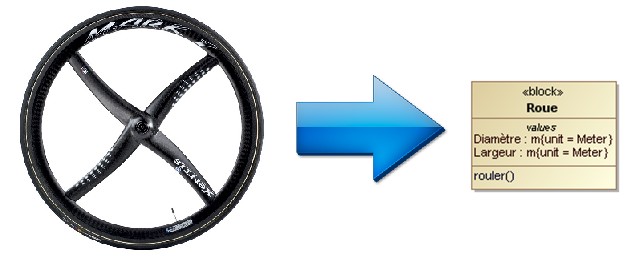

       Le type "Roue"

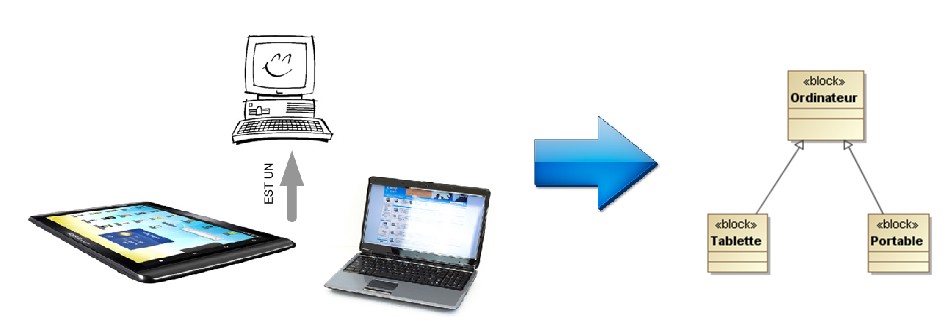

• Un block peut être une spécialisation d'un block plus général. Exemple :



• Un block peut lui même être constitué de blocks (losange noir) et/ou susceptible d'en contenir certain (losange blanc) . Exemple :

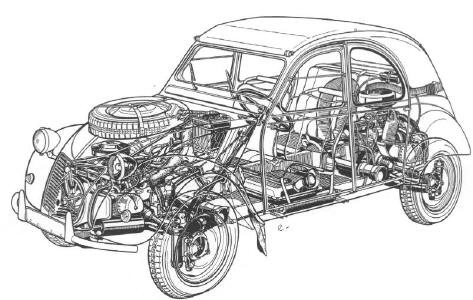

       Un véhicule (2CV)

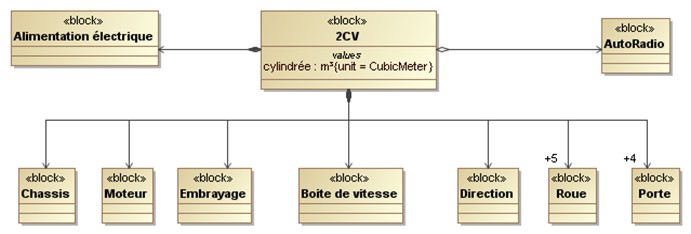

       est symbolisé ainsi :



• Une "part" représente un block mis en oeuvre dans un contexte donné. Exemple :

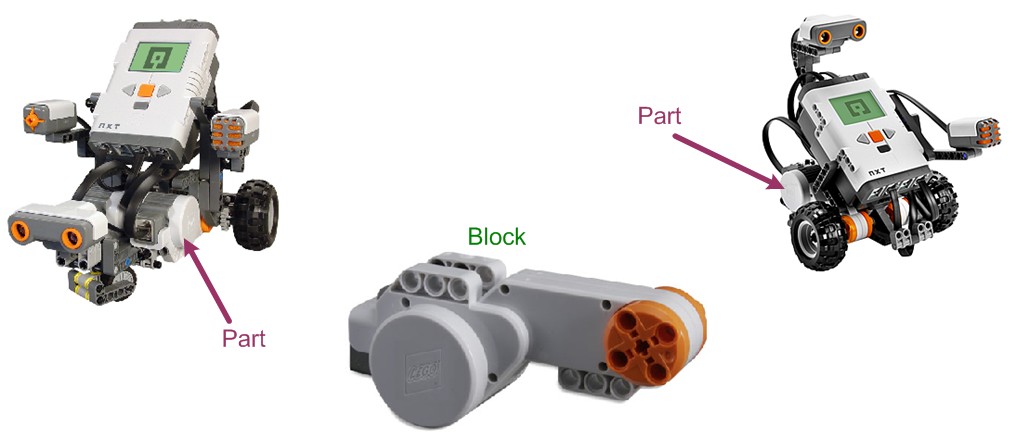

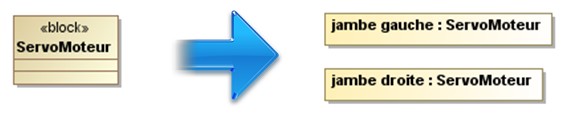

       Le block "servomoteur" du robot NXT :



       est symbolisé ainsi :



• Les parts sont liés entre eux pour réaliser une structure ou une fonction.  Exemple :

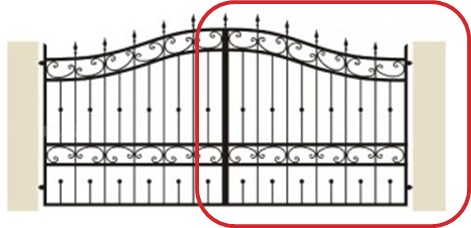

       La partie droite d'un portail





       peut se représenter ainsi :



• Les parts interagissent par l'intermédiaire de ports (concept d'entrée/sortie). Exemple :

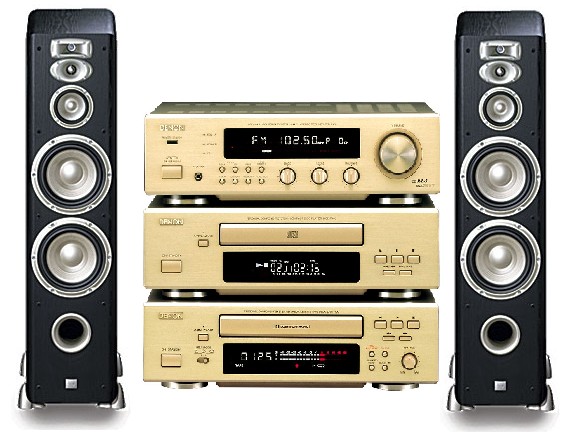

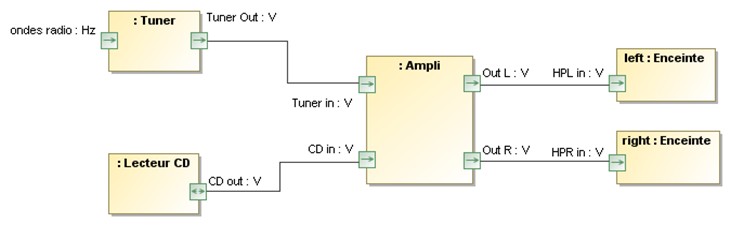

       L'interconnexion des éléments d'une chaîne HI FI



       est représentée ainsi :





       Remarque : Les parts "left" et "right" représentent 2 instances (exemplaires) du block "Enceinte".

• L'état d'un block évolue au fil des événements qui se produisent. Exemple :

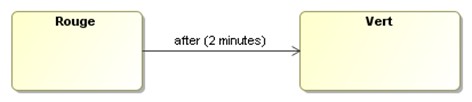

       L'évolution de l'état d'un feu de croisement





       est modélisé ainsi :

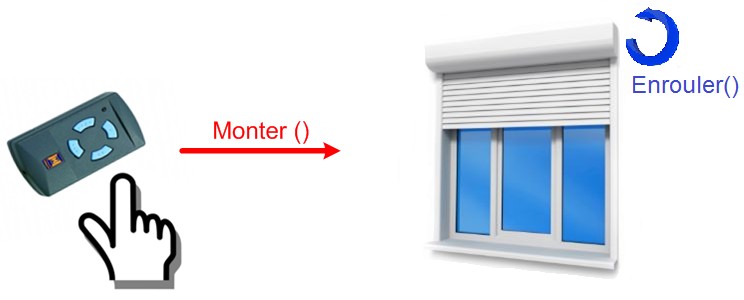

• Les parts communiquent entre eux par l'envoi de message. La réception d'un message provoque le déclenchement d'une activité. Exemple : Dans le scénario suivant, l'ordre "monter" envoyé par la télécommande lors d'un appui sur le bouton poussoir, déclenchant l'enroulement du volet roulant motorisé,

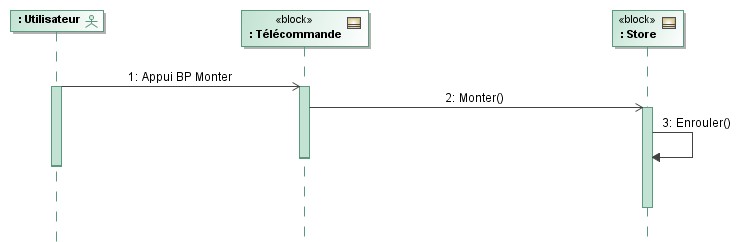

       se représente ainsi :



       Le langage sysML propose 9 types de diagrammes destinés à représenter les aspects fonctionnel, structurel et comportemental d'un système. Seuls, six sont à connaître en STI2D :

• Pour modéliser l'aspect fonctionnel on a :
• Le diagramme des cas d'utilisation (UCD) ;
• Le diagramme des exigences (RD).

• Pour représenter l'aspect structurel, on dispose :
• Du diagramme de définition de blocks (BDD) ;
• Du diagramme de block interne (IBD).

• Et pour modéliser l'aspect comportemental, on a :
• Le diagramme de séquence (SD) ;
• Le diagramme d'état  (STM).
