Le langage sysML propose 2 diagrammes destinés à décrire la composition du système.

Le diagramme de définition des bocks (BDD)

       Il répertorie les constituants du système ou d'un block en précisant éventuellement leur rôle et leur quantité. Chaque block peut faire l'objet d'une description plus précise en indiquant ses constituants, ses propriétés, les opérations qu'il peut effectuer ainsi que les contraintes ou limites auxquelles il est soumis.  Exemple :

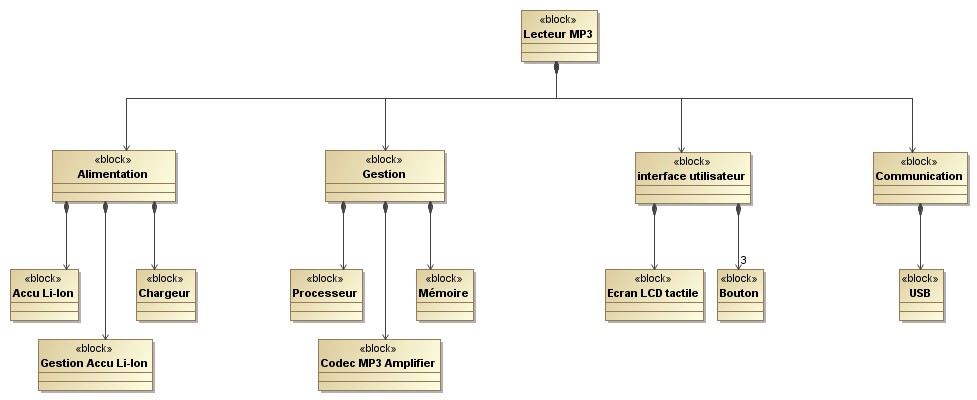

                                                               Diagramme de définition de blocks d'un lecteur MP3

Remarque : Dans le cas présent, Le lecteur MP3 dispose d'une interface utilisateur constituée d'un écran LCD tactile et de 3 boutons.

Le diagramme de block interne (IBD)

       Il représente les liens, les flux et les informations échangées entre les part d'un block ou du système. Le cadre du diagramme représente le block lui même ou le système.

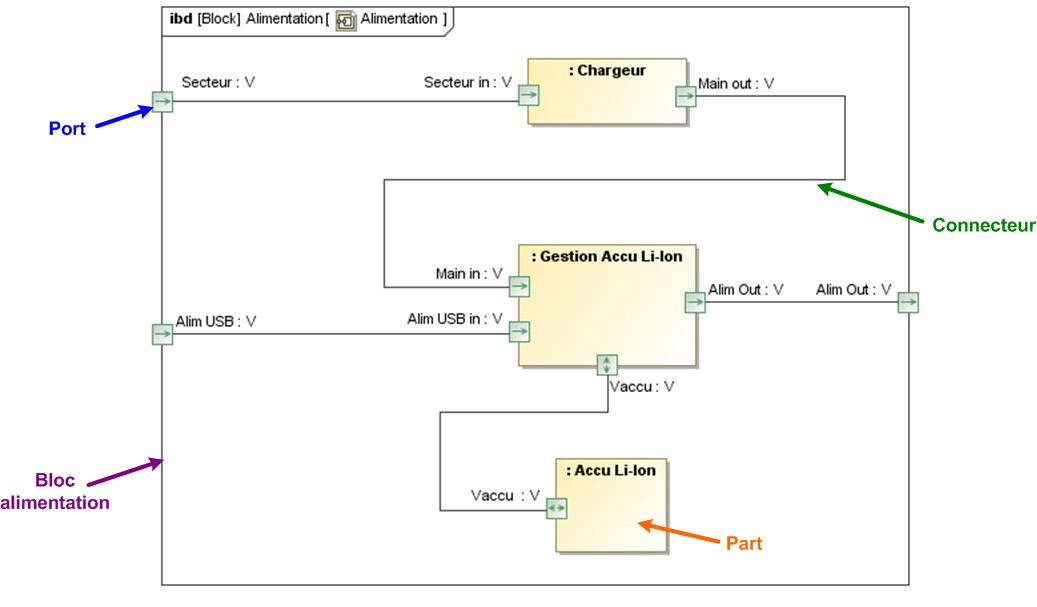

                                                               Diagramme de block interne du Block Alimentation (Lecteur MP3)

• Un port symbolise ce qui peut entrer/sortir d'un block. On en distingue 2 types :
• Le port de flux (flow port) qui correspond à l'entrée/sortie d'un flux de matière, d'énergie, de données, etc. Le sens de circulation peut être précisé par une flèche.
• Le port standard   qui représente un point de communication lié à un service :
• une entrée/sortie véhiculant des informations (ou des ordres) logiques/numériques comme l'état d'un bouton poussoir ;
• Une communication plus élaborée entre 2 parts via un réseau.

• Les connecteurs représentent les liaisons entre les ports ou les parts, en précisant éventuellement la nature du lien ou ce qui est réellement véhiculé.
